Les fichiers d'échange

Exportation/importation de fichiers DXF

Importation de géométries à partir de fichiers PDF

Le format PDF est utilisé comme un format d’échange. Il est possible d’insérer des fichiers PDF dans le projet en cours et d’extraire les géométries ou les textes de ceux-ci.

La fenêtre de commande affiche le message suivant.

La boîte de dialogue Importer un PDF s’affiche.

Dans cette boîte de dialogue, les différentes options suivantes sont disponibles :

Exportation/importation de fichiers DGN (MicroStation)

1. Exportation de fichiers DGN

 Dans le Navigateur, choisissez Exporter puis DGN.

 Dans la boîte de dialogue Exporter un fichier DGN, choisissez le format V8 DGN dans la liste déroulante Type de fichier.

 Précisez ensuite le répertoire dans lequel sera enregistré le fichier.

 Indiquez ensuite le nom du fichier dans la zone de texte Nom de fichier et cliquez sur le bouton Enregistrer.

AutoCAD affiche la boîte de dialogue suivante :

Cette boîte de dialogue détermine la façon dont les références externes sont traitées.

Références DWG externes : permet de convertir les références DWG (y compris les références imbriquées) en plusieurs fichiers DGN, ou de lier les références DWG en un seul fichier DGN. L’option Ignorer les références DWG ne prendra pas en compte les références externes.

Références DGN externes : permet d’exporter les calques DGN sous-jacents du fichier DWG en tant que références DGN du fichier DGN résultant.

Spécifier le fichier d’origine : permet de régler les unités d’exportation. Le bouton  permet d’accéder aux fichiers unitaires d’origine spécifiques au format DGN.

Convertir des propriétés...

Publication de fichiers DWF ou PDF

Le format DWF (Design Web Format) est destiné aux échanges électroniques (Internet, intranet). Il ne s’agit pas d’un format d’exportation classique, mais de traçage électronique (ePlot). Il s’agit d’un format vectoriel compressé qui peut être consulté, ouvert, affiché et imprimé à l’aide du visualiseur Autodesk Design Review (le format DWFx peut être lu avec Internet Explorer). Autodesk Design Review vous permet également d’apposer des annotations et symboles, des repères, de réaliser des croquis, de prendre des mesures de distance et d’angle, etc. Vous pouvez trier l’affichage en désactivant les calques du dessin initial AutoCAD, accéder aux vues enregistrées… Notez aussi que vous pouvez publier des modèles 3D complets. Autodesk Design Review permet de faire pivoter les modèles, de masquer les composants, de les rendre transparents, de réaliser des coupes, des rotations et des déplacements de composants, etc.

Le format PDF (Portable Document Format), créé par Adobe Systems, est un format de diffusion des documents électroniques, de visualisation et surtout d’impression. La spécificité du PDF est de préserver la mise en forme (polices d’écritures, images, objets...

Publication d’un fichier DWF, DWFx ou PDF feuille par feuille

Contrairement à la publication de jeux de dessins vue dans le titre précédent, vous pouvez grâce à la fonction suivante publier la feuille courante (onglet Objet ou Présentation) et générer ainsi très rapidement un fichier DWF, DWFx ou PDF.

La fenêtre suivante est affichée :

Paramètres courants

Contrôles de la sortie

La case à cocher Inclure la bannière du tracé permet d’inclure les champs et paramètres (nom du dessin, date, heure et échelle de tracé, par exemple) définis dans la fenêtre Bannière via le bouton Paramètres de la bannière de tracé  (voir le chapitre La présentation du dessin - L’impression).

La liste Exporter permet de définir la partie du dessin à exporter. Lorsqu’un onglet...

Exportation de fichiers STL (stéréolithographie)

AutoCAD permet d’exporter des objets solides 3D au format STL. Le format STL est compatible avec la stéréolithographie ou l’impression 3D, qui est utilisée dans la création rapide de prototypes et autres applications visant à fabriquer des pièces et modèles.

Les données des solides 3D (ou maillages fermés) sont converties en une représentation maillée à facettes, constituée d’un ensemble de triangles et enregistrée au format STL. Utilisez les fonctions de densification des facettes (variable Facetres) pour obtenir un niveau de détail approprié des solides.

Les données STL permettent de créer un objet en "déposant" une succession de calques fins constitués de plastiques, métaux ou matériaux composés. Les pièces et modèles obtenus sont généralement utilisés dans les cas suivants :

Exportation/importation de fichiers IGES

IGES (Initial Graphics Exchange Specification) est un format de fichier neutre conçu pour transférer des données de dessin 2D et 3D entre différents systèmes de CAO, voire de fabrication (FAO).

Le format IGES (ou IGS) concernant une géométrie 3D a la particularité d’afficher des modèles surfaciques. À l’inverse des objets volumiques, ces surfaces simples ou complexes représentent l’enveloppe (ou la peau) des modèles. Ainsi, même dans le cas où les modèles d’origine sont volumiques, la restitution d’un format IGES est forcément surfacique.

1. Exportation de fichiers IGES

 Dans le navigateur, choisissez Exporter puis Autres formats.

 Dans la boîte de dialogue Exporter les données, choisissez le type de fichier IGES (ou IGS), puis donnez le nom du fichier avant de cliquer sur Enregistrer.

 Sélectionnez les objets à exporter et à valider.

Le processus d’exportation est lancé, et une bulle de notification apparaît à la fin de l’exportation dans la barre des tâches.

Importation de fichiers CATIA, Pro/ENGINEER, STEP, SolidWorks, JT, NX, Parasolid et Rhinoceros (Rhino)

AutoCAD permet d’importer un large éventail de formats de CAO, dont les formats natifs les plus répandus tels que CATIA, SolidWorks, Pro/ENGINEER, NX, Rhino, le format d’échange propre au modeleur Parasolid, ainsi que les standards d’échange IGES, STEP et JT.

Vous pouvez notamment importer les formats de fichier de CAO 3D suivants :

Lorsque vous importez le modèle 3D, celui-ci est disponible sous la forme d’un modèle 3D AutoCAD dans l’espace objet.

Importation

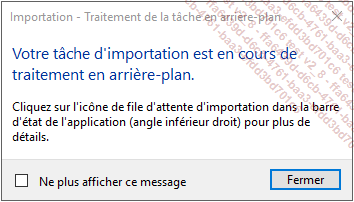

La bulle de notification suivante apparaît à la fin de l’importation dans la barre des tâches.

Comparer des fichiers DWG

La fonction Comparaison de fichiers DWG permet de superposer deux fichiers et de mettre en évidence leurs différences. Un nuage de révision va être créé autour de chaque différence et une couleur leur sera attribuée. Cette fonction est particulièrement pratique lors de la révision d’un plan.

La fenêtre Sélectionner un dessin à comparer apparaît.

Le fichier sélectionné se superpose au plan original et la barre d’icônes ci-dessous est affichée dans la partie supérieure de la zone graphique.

Les entités déjà présentes dans la version comparée apparaîtront dans la zone graphique en rouge (1) . Les entités absentes dans la version comparée apparaîtront en vert (2). Ces couleurs peuvent être modifiées depuis la barre d’icône Comparaison de fichiers DWG en développant l’icône Paramètres..

Options

L’icône Paramètres permet d’afficher le panneau ci-après. Ce panneau permet de modifier la couleur des différences entre...

Purger un dessin

Cette opération s’utilise lorsque le dessin est complètement finalisé. Elle permet de supprimer certains éléments inutilisés de la base de données du dessin. Le dessin est donc allégé. N’oubliez pas de procéder à l’enregistrement du dessin après la purge.

Les éléments concernés sont les calques, les définitions de blocs, les styles de texte, les styles de cote, les types de ligne, les styles de multilignes, les styles de tracé et les formes.

Vous pouvez utiliser cette commande à tout moment.
