Exercice 16 : Mettre en page le plateau

Introduction

Dans cet exercice, nous allons apposer un cartouche correspondant aux informations de notre projet.

Étape 1 : Accéder à l’espace Présentation

 Téléchargez et ouvrez le fichier ressource Mise_en_plan_plateau.dwg.

images/16RIE1001.png

Chaque onglet de présentation sert à préparer l’impression du travail final sur un plan. Pour chaque onglet de présentation, on peut paramétrer une mise en page différente.

 Pour accéder à l’espace de présentation, cliquez sur l’onglet Présentation1 situé en bas à gauche de la zone graphique.

images/16RIE1002.png

 Double cliquez sur l’onglet Présentation1 pour sélectionner le nom de la présentation, saisissez Plateau de bureau et validez par [Entrée] pour renommer la présentation.

 Sélectionnez la fenêtre de présentation indiquée dans la figure ci-dessous et appuyez sur la touche [Suppr] pour l’effacer.

images/16RIE1003.png

Étape 2 : Paramétrer la mise en page

Commençons par configurer la mise en page.

 Effectuez un clic droit sur l’onglet de présentation Plateau de bureau, et dans le menu contextuel choisissez Gestionnaire des mises en page.

La fenêtre ci-dessous est affichée.

images/AT22-Exo1601.png

 Dans le Gestionnaire des mises en page, cliquez sur le bouton Modifier pour accéder aux paramètres de mise en page de la présentation Plateau de bureau.

 Dans la fenêtre Mise en page - Plateau de bureau, procédez aux paramétrages suivants :

  • Dans la rubrique Imprimante/traceur, déroulez la liste Nom et sélectionnez l’imprimante virtuelle DWG to PDF.

  • Dans la rubrique Format de papier, déroulez la liste et sélectionnez le format ISO full bleed A4 (210.00 x 297.00 mm).

  • Dans la rubrique Zone du tracé, vérifiez que la liste A tracer affiche le choix Présentation.

  • Dans la rubrique Décalage du tracé, vérifiez la valeur 0 dans les zones de texte X et Y.

  • Dans la rubrique Echelle du tracé, sélectionnez 10:1 dans la liste déroulante Echelle.

  • Dans la rubrique Table des styles de tracé (attribution des plumes), déroulez la liste des styles de tracé et sélectionnez monochrome.ctb.

  • Dans la rubrique Options de fenêtre ombrée, vérifiez que la liste Qualité affiche le choix...

Étape 3 : Créer un cadre de présentation et insérer le cartouche

 Dans le groupe de fonctions Dessin (onglet Début), cliquez sur l’icône Rectangleimages/AT22-iExo1601.png.

La fenêtre de commande affiche :

images/AT4003.png

 Saisissez 0.5,0.5 et appuyez sur [Entrée] pour spécifier la position du premier coin du rectangle.

La fenêtre de commande affiche :

images/AT4004.png

 Saisissez 28.7,20 et appuyez sur [Entrée] pour spécifier le coin opposé du rectangle.

La figure ci-dessous affiche le résultat obtenu :

images/16RIE1007-1.png

 Dans le groupe de fonctions Palettes (onglet Insertion), cliquez sur l’icône Blocsimages/AT22-iExo1602.png pour ouvrir la palette Blocs.

 Dans la palette Blocs, cliquez sur le bouton Parcouririmages/AT22-iExo1603.png.

 Dans la fenêtre Sélectionner un fichier ou un dossier pour la bibliothèque de blocs, accédez au dossier contenant les fichiers ressources, sélectionnez le fichier Cartouche.dwg et cliquez sur Ouvrir

 Dans la palette Blocs, dans la rubrique Options d’insertion, vérifiez que la case à cocher Point d’insertion est activée.

Les options Echelle, Rotation, Répéter le placement et Décomposer sont désactivées.

La fenêtre ci-après présente les paramètres à renseigner.

images/AT22-Exo1603.png

 Dans la zone graphique, cliquez sur le coin en bas à droite du rectangle pour spécifier...

Étape 4 : Créer une fenêtre de présentation

 Dans le groupe de fonctions Fenêtres de présentation (onglet Présentation), déroulez l’icône Fenêtres et choisissez Polygonalimages/AT22-iExo1604.png.

 Dans la zone graphique, cliquez sur le point P1 indiqué dans la figure ci-dessous pour spécifier la position du point de départ de la fenêtre de présentation.

images/RIE1013.png

 Cliquez sur les points P2, P3, P4, P5 et P6 indiqués dans la figure ci-dessous pour spécifier la position des points suivants et appuyez sur [Entrée] pour valider la création de la nouvelle fenêtre de présentation.

images/RIE1015.png

La fenêtre de présentation affiche une vue étendue de l’ensemble des éléments dessinés dans l’espace objet.

images/RIE1016.png

Étape 5 : Définir la zone à afficher

 Double cliquez dans la fenêtre de présentation pour l’activer.

Les contours de la fenêtre de présentation apparaissent en traits forts pour indiquer que la fenêtre est active.

 Centrez sur la zone à afficher à l’aide des outils Panoramique ou/et Zoom pour obtenir l’affichage ci-après.

images/RIE1017.png

 Double cliquez en dehors de la fenêtre de présentation pour la désactiver.

 Cliquez sur le contour de la fenêtre de présentation pour la sélectionner.

 Dans la zone d’état, déroulez la liste Echelle de la fenêtre et sélectionnez l’échelle 1:30.

L’affichage s’ajuste pour obtenir un dessin à l’échelle 1:30ème.

 Cliquez sur l’icône Verrouiller la fenêtreimages/AT22-iExo1605.png pour verrouiller la fenêtre de présentation.

La figure ci-dessous affiche le résultat obtenu.

images/RIE1018.png

Étape 6 : Lancer l’impression

 Déroulez le menu du Navigateurimages/AT22-iExo1606.png et cliquez sur Imprimerimages/AT22-iExo1607.png.

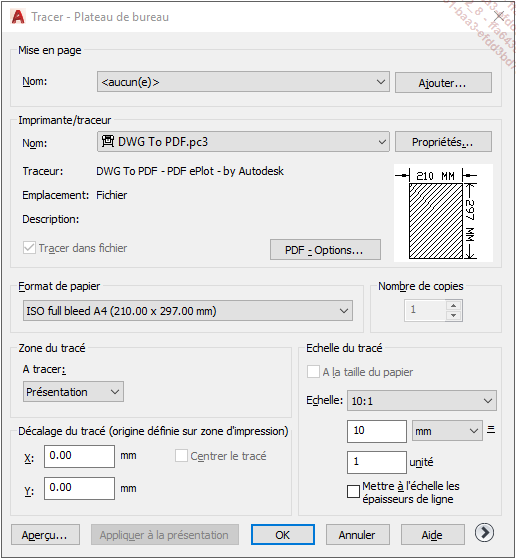

La fenêtre Tracer - Plateau de bureau apparaît.

images/AT4011.png

La fenêtre Tracer - Plateau de bureau reprend l’ensemble des paramètres de mise en page définis précédemment.

 Cliquez sur OK pour lancer l’impression.

images/AT4012.png

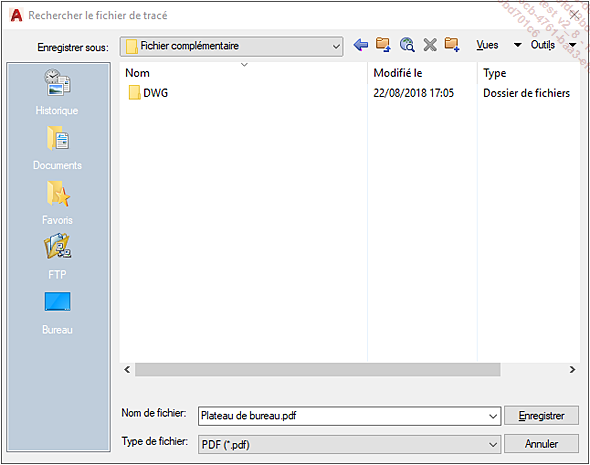

 Dans la fenêtre Rechercher le fichier de tracé, accédez au dossier voulu et renseignez le nom du fichier PDF dans la zone de texte Nom de fichier.

 Cliquez sur Enregistrer pour générer le fichier PDF.

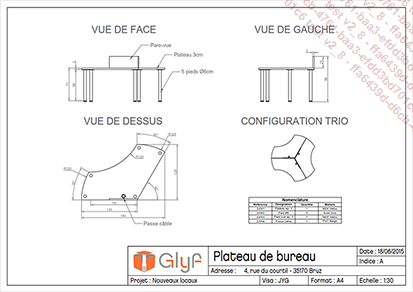

La figure ci-dessous affiche le résultat final.

images/RIE1021.png
